搖擺篩設計時的結構原理
文章出處：原創
責任編輯：admin
人氣：4383
發表時間：2016-07-01 03:17
搖擺篩是各行業為了提高生產量和作業效率而使用的一種篩分的機械，搖擺篩的問世解決了許多行業的生產篩分精度問題，深受用戶歡迎。下面為您講解一下我們的技術人員在設計時的結構原理：
1、基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。
2、每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。
3、因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。
4、水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。
5、以上過程在每篩層之間重復進行。

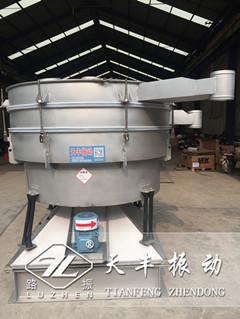

YBS搖擺篩在實際生活中的應用為我們大大減輕了工作的勞動強度，采用人工篩分的模式，使得物料在被拋起時按照三維運動的軌跡運行，這一過程延長了物料在篩面上的停留時間，篩分更加精細，效率高。
